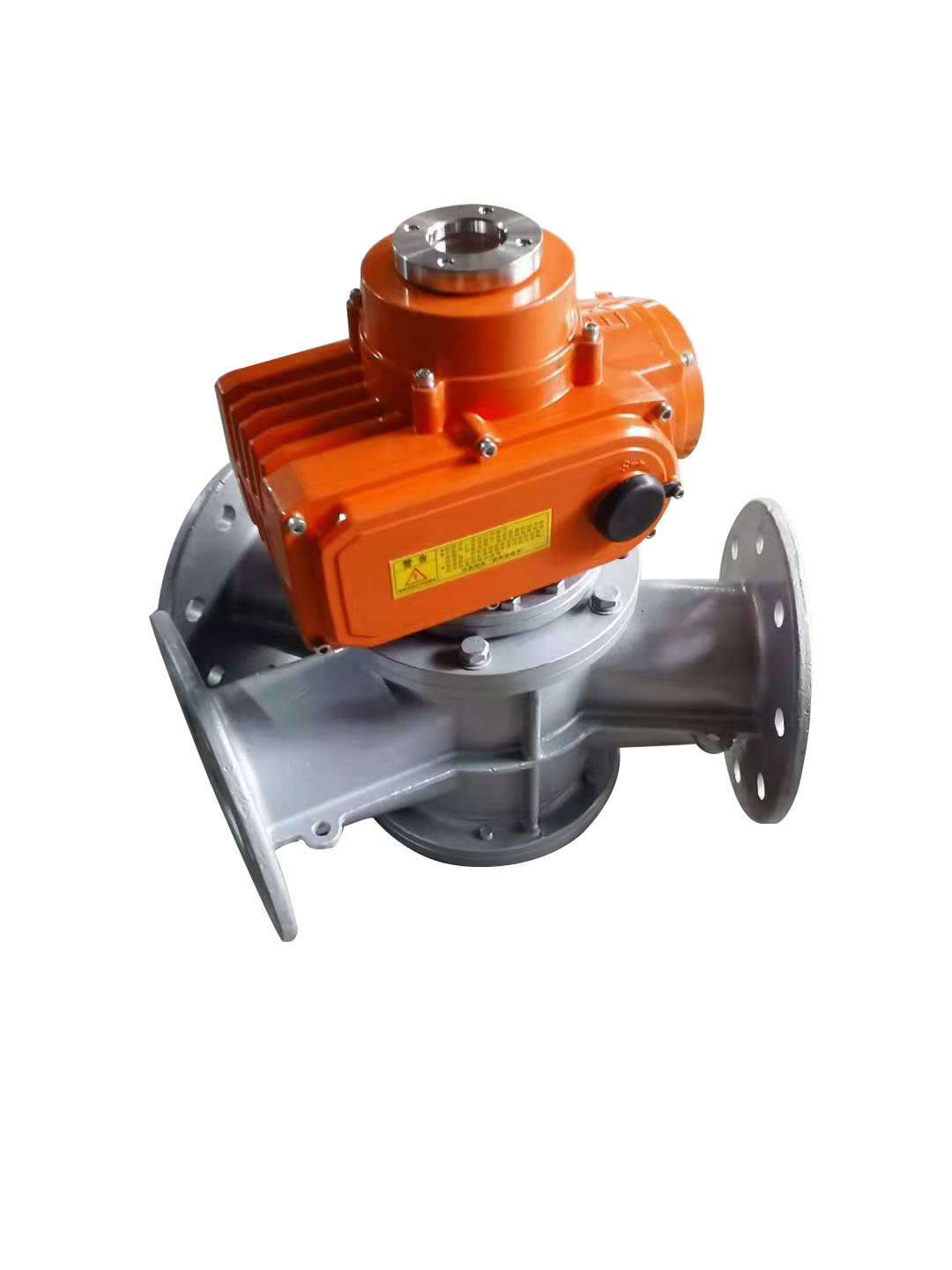

電動換向閥是通過電動執行器驅動閥芯運動，實現管路介質流向切換、分流或合流的自動化閥門，廣泛應用于流體、粉體輸送系統的遠程控制與自動化生產線，兼具控制精度高、操作便捷、可集成聯網的特點。

一、核心結構與工作原理

1. 核心部件組成

由閥體、閥芯、電動執行器、閥桿、密封組件、控制模塊六大核心部分構成：

電動執行器：核心動力源，分為開關型（僅控制閥芯全開 / 全關，實現通路切換）和調節型（可精準控制閥芯開度，調節介質流量比例），內置電機、減速器、位置反饋器；
閥芯：根據工況需求可選球式、板式、柱塞式、蝶式等結構，決定閥門的通路模式（一進兩出 / 兩進一出）；
控制模塊：支持開關量信號（DI/DO）、模擬量信號（4-20mA/0-10V）或總線通訊（Modbus/Profibus），可接入 PLC、DCS 系統實現遠程控制。

2. 工作原理

控制端發送指令（如開關信號、開度信號）至電動執行器；
執行器內電機帶動減速器運轉，通過閥桿驅動閥芯旋轉 / 平移 / 升降；
閥芯改變與閥體通道的連通狀態，實現流向切換（如 A→B 切換為 A→C）、分流（A→B+C）或合流（B+C→A）；
位置反饋器將閥芯實時位置傳回控制端，實現閉環監控，確保動作精準到位。
